為了促進(jìn)鋼鐵冶金渣的高附加值應(yīng)用，以鋼渣、礦渣和脫硫石膏為原料制備膠凝材料，研究了不同摻量CaO或Na2SO4對(duì)膠凝材料的化學(xué)活化作用，并利用XRD、SEM對(duì)摻入激發(fā)劑膠凝材料的水化產(chǎn)物進(jìn)行了分析。結(jié)果表明，摻入少量CaO或者Na2SO4的膠凝材料凈漿試塊早期抗壓強(qiáng)度會(huì)有一定的提高，后期強(qiáng)度變化不大；但當(dāng)Na2SO4摻量超過(guò)2%時(shí)，凈漿試塊的抗壓強(qiáng)度會(huì)降低。摻入激發(fā)劑對(duì)膠凝材料的水化產(chǎn)物種類(lèi)不會(huì)造成影響，其水化產(chǎn)物主要包括鈣礬石(AFt)、水化硅酸鈣(C-S-H)凝膠和氫氧化鈣(CH)。

　　1引言

　　2013年，我國(guó)鋼鐵行業(yè)冶煉廢渣產(chǎn)生量約4.13億噸，但是鋼渣的綜合利用率還相對(duì)較低。付衛(wèi)華等開(kāi)展了鋼渣的膠凝性能研究，結(jié)果表明：純鋼渣與水拌合后可緩慢硬化，但鋼渣的膠凝性能很弱。Yan等等研究了鋼渣膠凝材料的高溫激發(fā)特性，結(jié)果表明，高溫能夠促進(jìn)鋼渣的水化反應(yīng)，加速水化產(chǎn)物的生成。Takashima在800～1450℃將鋼渣高溫激發(fā)，可使鋼渣中的γ-C2S(低膠凝性能)轉(zhuǎn)變成為α型或α’型C2S(高膠凝性能)，再急冷后，得到的鋼渣中含α型或α’型C2S較多，然后將這種被改性后的鋼渣被作為高活性的摻合料使用在建筑工程水泥混凝土中，但是高溫激發(fā)難以控制。采用化學(xué)激發(fā)法提高膠凝材料反應(yīng)活性，系統(tǒng)的研究它們的激發(fā)規(guī)律，并分析它們的水化反應(yīng)產(chǎn)物激發(fā)機(jī)理，這對(duì)全固廢膠凝材料的開(kāi)發(fā)和應(yīng)用有重要意義。徐彬等的研究結(jié)果表明堿激發(fā)劑硅酸鈉能夠提高鋼渣水泥的力學(xué)性能，摻硅酸鈉的鋼渣水泥28 d強(qiáng)度達(dá)到56.4 MPa。胡曙光等以水玻璃為激發(fā)劑激發(fā)鋼渣水泥活性，當(dāng)外加劑摻量不超過(guò)3%時(shí)，鋼渣水泥的強(qiáng)度較快增長(zhǎng)，當(dāng)外加劑摻量超過(guò)3%時(shí)，28 d強(qiáng)度甚至有一定的下降。Tian等研究結(jié)果表明，摻入硫酸鈉的鋼渣-礦粉膠凝材料水化反應(yīng)主要生成C-S-H凝膠、AFt晶體及少量的Ca(OH)2晶體。Cengiz等利用氫氧化鈉、水玻璃和碳酸鈉對(duì)鋼渣進(jìn)行活性激發(fā)，結(jié)果表明不同的激發(fā)劑均能對(duì)鋼渣活性起到一定的激發(fā)作用。所以本課題選用CaO和Na2SO4作為激發(fā)劑，研究這兩種激發(fā)劑對(duì)膠凝材料的化學(xué)活化規(guī)律，為促進(jìn)鋼鐵冶金渣的高附加值應(yīng)用奠定基礎(chǔ)。

　　2試驗(yàn)

　　2.1試驗(yàn)原料

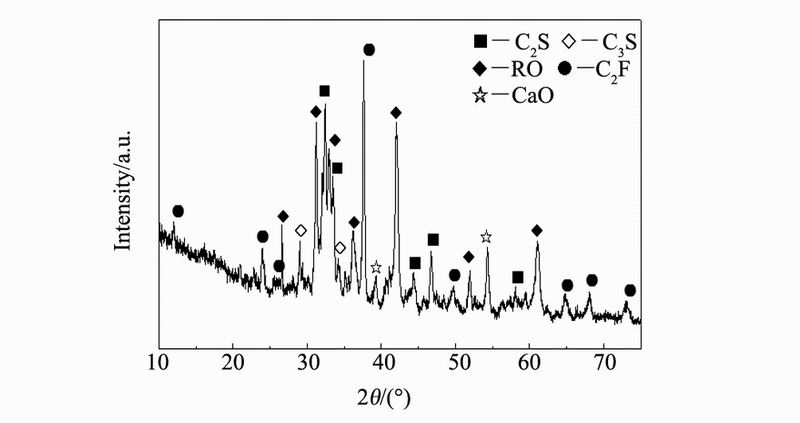

　　圖1鋼渣的XRD圖譜

　　Fig.1 XRD pattern of steel slag

　　鋼渣：由河北省武安市裕華鋼鐵有限公司提供，其XRD圖譜如圖1，鋼渣中含有較多的玻璃相，其主要礦物相為RO相(MgO、FeO和MnO的固溶體)、C3S、C2S、C2F、和少量CaO。礦渣采用河北金泰成建材股份有限公司提供的高爐水淬礦渣。脫硫石膏采用北京石景山熱電廠提供的脫硫石膏。原料的化學(xué)成分分析結(jié)果見(jiàn)表1。

　　根據(jù)Mason B提出的評(píng)價(jià)鋼渣的堿度值(M)的計(jì)算辦法，本課題所用鋼渣的堿度為：M=w(CaO)/[w(SiO2)+w(P2O5)]=2.07，屬于中堿度渣。

　　表1主要原料化學(xué)成分分析結(jié)果(質(zhì)量分?jǐn)?shù)，%)

　　Tab.1 Chemical composition of raw materials(mass fraction，%)

　　2.2試驗(yàn)方法

　　將破碎后的鋼渣采用球磨機(jī)進(jìn)行粉磨，試驗(yàn)中所用的球磨機(jī)為SMφ500×500試驗(yàn)?zāi)?。將鋼渣、礦渣、石膏分別粉磨至比表面積為560 m2/kg、580 m2/kg和640 m2/kg，按鋼渣、礦渣、石膏的質(zhì)量比為20∶68∶12比例混合制備膠凝材料，分別外摻入膠凝材料不同質(zhì)量分?jǐn)?shù)的CaO或者Na2SO4，水膠比0.20，PC減水劑采用外摻法，摻量為膠凝材料質(zhì)量的0.4%，制備30 mm×30 mm×50 mm的凈漿試塊，采用標(biāo)準(zhǔn)養(yǎng)護(hù)(溫度(20±1)℃、相對(duì)濕度不低于90%)，1 d后拆模，繼續(xù)在標(biāo)準(zhǔn)養(yǎng)護(hù)條件下養(yǎng)護(hù)，按照GB/T17671-1999《水泥膠砂強(qiáng)度檢驗(yàn)方法(ISO法)》分別測(cè)試試塊的強(qiáng)度，利用XRD對(duì)膠凝材料水化產(chǎn)物進(jìn)行分析，研究?jī)煞N激發(fā)劑對(duì)全固廢膠凝材料的化學(xué)活化作用。試驗(yàn)方案見(jiàn)表2。

　　表2激發(fā)劑對(duì)全固廢膠凝材料活化作用試驗(yàn)方案

　　Tab.2 Test plan of activation on cementitious materials by exciting agent/%

　　續(xù)表

　　3結(jié)果與討論

　　3.1 CaO摻量對(duì)膠凝材料性能的影響

　　3.1.1 CaO摻量對(duì)膠凝材料凈漿試塊力學(xué)性能的影響

　　不同摻量CaO對(duì)凈漿試塊抗壓強(qiáng)度的影響結(jié)果見(jiàn)圖2所示。

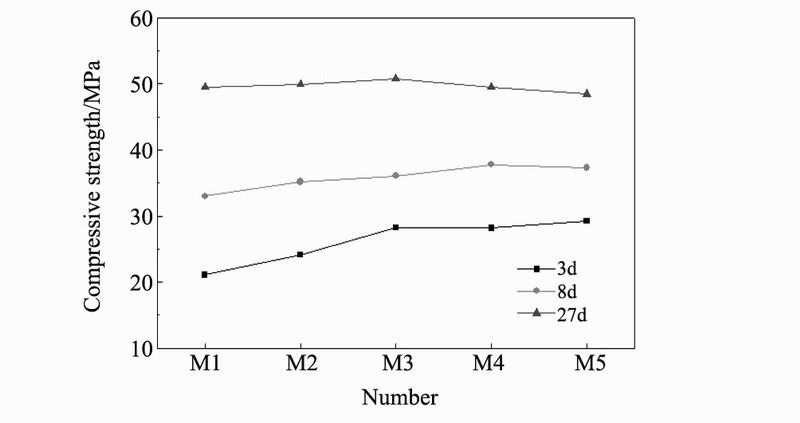

　　圖2 CaO摻量對(duì)膠凝材料凈漿試塊抗壓強(qiáng)度的影響

　　Fig.2 Effect of different CaO content on compressive strength of cementitious materials paste

　　從圖2中可以看出，CaO的摻入能夠在一定程度上激發(fā)全固廢膠凝材料的水化反應(yīng)活性，凈漿試塊的早期抗壓強(qiáng)度會(huì)有一定的提高。在3 d齡期時(shí)，隨著CaO摻量的增加，凈漿試塊的抗壓強(qiáng)度略有提高，但當(dāng)CaO摻量達(dá)到3%以后，抗壓強(qiáng)度的增長(zhǎng)不大。主要是由于CaO摻入以后，在反應(yīng)初期能夠迅速與水發(fā)生反應(yīng)，生產(chǎn)Ca(OH)2，使得體系的pH值迅速提高，OH-不斷和鋼渣、礦渣顆粒表面接觸，使鋼渣和礦渣的表面遭到“破壞”，促進(jìn)鋼渣和礦渣的水化，縮短反應(yīng)周期，同時(shí)還能夠提供較多的Ca2+，促進(jìn)水化產(chǎn)物的形成。但當(dāng)養(yǎng)護(hù)至7 d和28 d齡期時(shí)，摻入CaO的試樣抗壓強(qiáng)度和未摻入CaO的試樣抗壓強(qiáng)度差別不大，主要是由于在水化反應(yīng)進(jìn)行一段時(shí)間之后，體系的pH值和離子濃度趨于平衡狀態(tài)，水化產(chǎn)物的生成主要靠鋼渣和礦渣的水化反應(yīng)來(lái)生成，CaO的激發(fā)作用有限。

　　3.1.2不同CaO摻量膠凝材料XRD分析

　　不同摻量CaO膠凝材料在3 d、28 d齡期時(shí)的XRD圖譜見(jiàn)圖3和圖4所示。

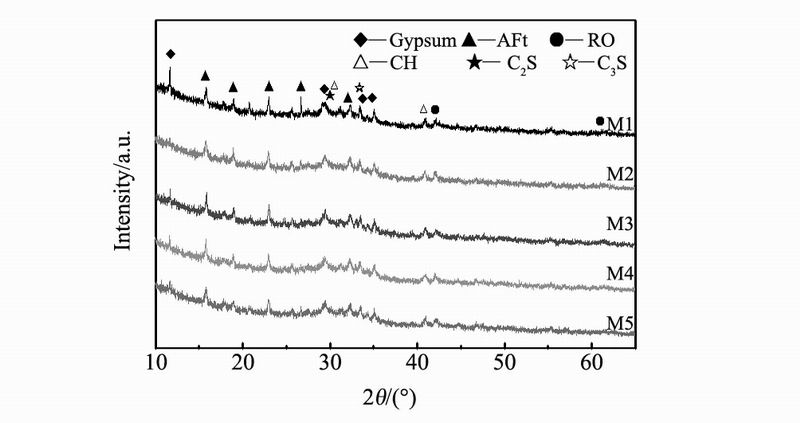

　　圖3不同CaO摻量膠凝材料3 d齡期XRD圖譜

　　Fig.3 XRD patterns of cementitious materials with different CaO content at 3 d curing age

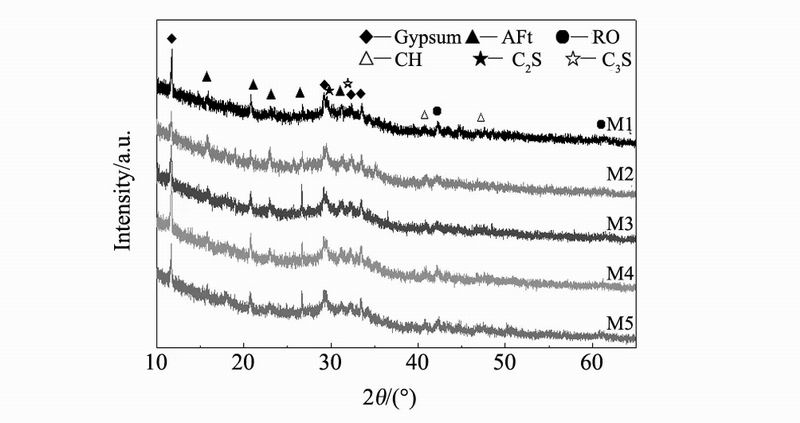

　　圖4不同CaO摻量膠凝材料28 d時(shí)XRD圖譜

　　Fig.4 XRD patterns of cementitious materials with different CaO content at 28 d curing age

　　從圖3中可以看出，CaO摻入以后對(duì)全固廢膠凝材料的水化反應(yīng)產(chǎn)物種類(lèi)不會(huì)造成影響。摻CaO的膠凝材料的早期水化產(chǎn)物物相中主要包括鈣礬石(AFt)、氫氧化鈣(CH)，以及未參與水化反應(yīng)的硅酸二鈣(C2S)、硅酸三鈣(C3S)、RO相和石膏。在3 d齡期時(shí)鈣礬石的波峰有增強(qiáng)的趨勢(shì)，表明CaO摻入以后促進(jìn)了鈣礬石的生成。主要是由于CaO摻入之后，在水化反應(yīng)早期，體系的pH值和Ca2+濃度迅速提升，在脫硫石膏和堿性環(huán)境的激發(fā)作用下，礦渣中硅(鋁)氧四面體發(fā)生解離，溶出部分可溶硅(鋁)，與體系中的Ca2+形成C-S-H凝膠和AFt等水化產(chǎn)物。隨著水化產(chǎn)物的逐漸形成，礦渣表面與溶液之間偏鋁酸根溶解平衡被不斷打破，促進(jìn)鋁氧四面體從礦渣玻璃表遷移出來(lái)，破壞了硅氧四面體與鋁連接使礦渣玻璃體表面的硅(鋁)氧四面體聚合度快速下降，剩余的硅(鋁)氧四面體的活性又再次被激發(fā)，而發(fā)生解離的礦渣溶出的低聚硅酸根離子和鋁酸根離子又可以吸收一定量的Ca(OH)2生成C-S-H凝膠和AFt等水化產(chǎn)物。這也是膠凝材料強(qiáng)度持續(xù)增長(zhǎng)的原因。對(duì)比M3、M4和M5可以發(fā)現(xiàn)，鈣礬石的波峰差別不大，這表明當(dāng)CaO摻量超過(guò)3%時(shí)，體系的Ca2+濃度近于飽和狀態(tài)，再繼續(xù)增加對(duì)于鈣礬石的生成貢獻(xiàn)值降低。從圖4可以看出，在28 d齡期時(shí)，各組膠凝材料的水化產(chǎn)物中石膏的波峰逐漸消失，其它各組各水化產(chǎn)物的波峰形狀非常接近，表明CaO的摻量對(duì)全固廢膠凝材料28 d水化產(chǎn)物影響不大。

　　3.1.3不同摻量CaO膠凝材料凈漿試塊SEM分析

　　按照表2所示方案，制備M1和M3組膠凝材料，即膠凝材料中CaO摻量分別為0%和3%，分別外摻0.4%的PC高效減水劑，水膠比0.20，制備凈漿試塊，采用標(biāo)準(zhǔn)養(yǎng)護(hù)，在規(guī)定齡期取樣，利用SEM對(duì)膠凝材料的微觀形貌進(jìn)行分析。圖5和圖6分別為M1和M3組膠凝材料在3 d和28 d齡期時(shí)的SEM照片。

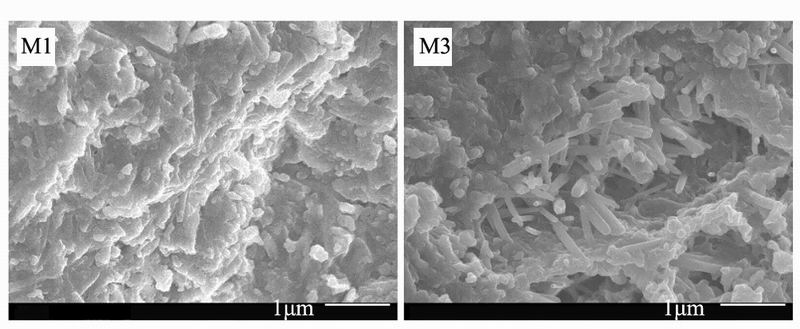

　　圖5不同摻量CaO膠凝材料3 d齡期時(shí)的SEM照片

　　Fig.5 SEM images of cementitious materials with different CaO content at 3 d curing age

　　圖6不同摻量CaO膠凝材料28 d齡期時(shí)的SEM照片

　　Fig.6 SEM images of cementitious materials with different CaO content at 28 d curing age

　　從圖5中可以看出，在3 d齡期時(shí)，摻入3%CaO的膠凝材料水化產(chǎn)物(M3)中AFt的生成量要明顯多于未摻入CaO的膠凝材料(M1)。而且還可以發(fā)現(xiàn)，M3組膠凝材料水化產(chǎn)物中的AFt明顯要比M1組的粗壯一些，表明適量CaO摻入以后，在反應(yīng)初期能夠迅速與水發(fā)生反應(yīng)，生成Ca(OH)2，使得溶液中的Ca2+和OH-顯著增多，體系pH值快速升高，OH-和鋼渣、礦渣顆粒表面接觸，使鋼渣和礦渣表面遭到“破壞”，促進(jìn)鋼渣和礦渣的水化，整個(gè)體系的Ca/Si快速升高，促進(jìn)體系中AFt晶體的生成和長(zhǎng)大，導(dǎo)致膠凝材料的水化反應(yīng)誘導(dǎo)期提前，早期抗壓強(qiáng)度升高。

　　從圖6中可以看出，水化反應(yīng)至28 d齡期時(shí)，M1和M3組膠凝材料水化產(chǎn)物的微觀形貌沒(méi)有太大的區(qū)別。主要是在水化反應(yīng)進(jìn)行一段時(shí)間之后，體系的pH值和離子濃度趨于平衡狀態(tài)，水化產(chǎn)物的生成主要靠鋼渣和礦渣的水化反應(yīng)來(lái)生成，反應(yīng)所生成的C-S-H凝膠和AFt的總量主要由鋼渣和礦渣的水化程度來(lái)決定，這也驗(yàn)證了CaO的摻入，對(duì)于膠凝材料后期強(qiáng)度影響不大的結(jié)論，同時(shí)這與3.1.1和3.1.2節(jié)所得結(jié)論相一致。隨著反應(yīng)的持續(xù)進(jìn)行，C-S-H凝膠和AFt已經(jīng)緊密的結(jié)合在一起，相互交織，整個(gè)體系形成了較為致密的結(jié)構(gòu)。

　　3.2 Na2SO4摻量對(duì)膠凝材料性能的影響

　　3.2.1 Na2SO4摻量對(duì)凈漿試塊力學(xué)性能的影響

　　不同摻量Na2SO4對(duì)凈漿試塊抗壓強(qiáng)度的影響結(jié)果見(jiàn)圖7所示。

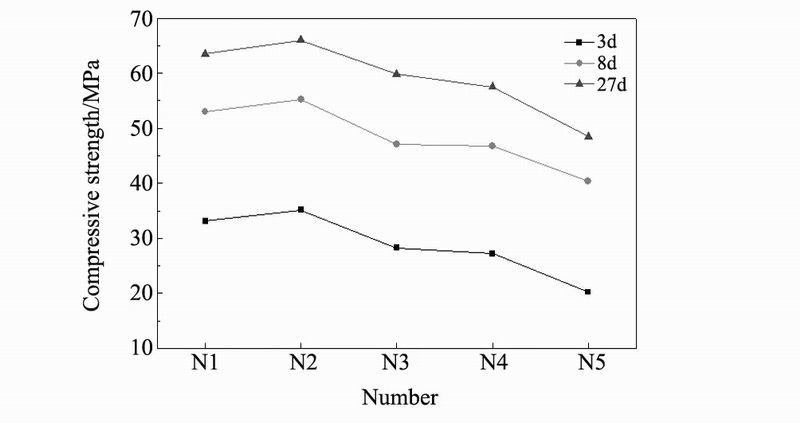

　　圖7 Na2SO4摻量對(duì)膠凝材料凈漿試塊抗壓強(qiáng)度的影響

　　Fig.7 Effect of different Na2SO4 content on compressive strength of cementitious materials paste

　　從圖7中可以看出，Na2SO4的摻入對(duì)全固廢膠凝材料的力學(xué)性能有較大影響，膠凝材料各個(gè)齡期的抗壓強(qiáng)度先增大后減小。當(dāng)摻量為1%時(shí)，抗壓強(qiáng)度值最大。出現(xiàn)這一現(xiàn)象的原因主要是，少量Na2SO4摻入以后，圖片會(huì)與體系中的Ca2+相結(jié)合，Na2SO4的溶解平衡被打破，體系堿性提高，使得鋼渣、礦渣等的水化反應(yīng)速度加快，水化程度加深，體系強(qiáng)度增加。但是當(dāng)Na2SO4摻入量超過(guò)2%時(shí)，膠凝材料的抗壓強(qiáng)度顯著下降，主要是由于體系中水化產(chǎn)物生成速度過(guò)快，并且相互交織在一起，迅速形成具有一定結(jié)構(gòu)的硬化漿體，而這部分硬化漿體由于水化產(chǎn)物分布不均勻，鑲嵌不均造成局部大孔較多，新生成的水化產(chǎn)物不能及時(shí)填充，呈現(xiàn)出孔隙較大的不良結(jié)構(gòu)，造成抗壓強(qiáng)度較低。當(dāng)Na2SO4摻量達(dá)到4%時(shí)，還會(huì)出現(xiàn)較為明顯的泛霜現(xiàn)象。因此，全固廢膠凝材料中Na2SO4的較合適摻量為1%。

　　3.2.2不同摻量Na2SO4膠凝材料XRD分析

　　不同摻量Na2SO4的膠凝材料在3 d、28 d齡期時(shí)的XRD圖譜見(jiàn)圖8和圖9所示。

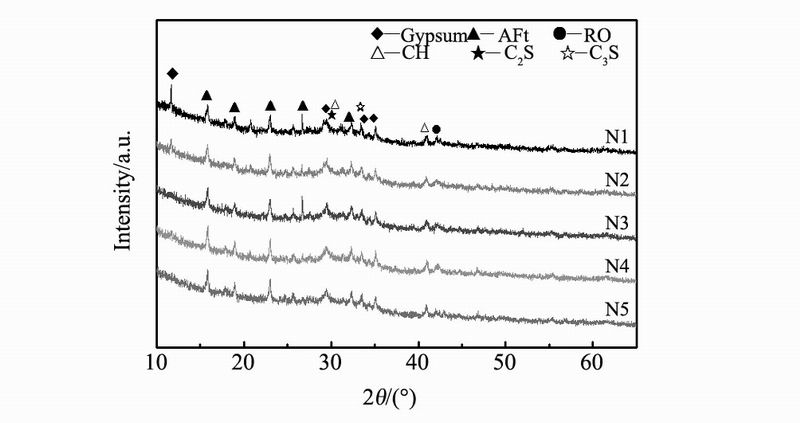

　　圖8不同Na2SO4摻量膠凝材料3 d時(shí)XRD圖譜

　　Fig.8 XRD patterns of cementitious materials with different Na2SO4 content at 3 d curing age

　　圖9不同Na2SO4摻量膠凝材料28 d時(shí)XRD圖譜

　　Fig.9 XRD patterns of cementitious materials with different Na2SO4 content at 28 d curing age

　　從圖8和圖9中可以看出，Na2SO4的摻入對(duì)全固廢膠凝材料的水化反應(yīng)產(chǎn)物種類(lèi)不會(huì)造成影響。3 d齡期時(shí)，摻Na2SO4的膠凝材料的水化產(chǎn)物物相中主要包括鈣礬石(AFt)、氫氧化鈣(CH)，以及未參與水化反應(yīng)的硅酸二鈣(C2S)、硅酸三鈣(C3S)、RO相和石膏。對(duì)比圖6中的譜線(xiàn)可以看出，隨著Na2SO4的摻入，鈣礬石的波峰有增強(qiáng)的趨勢(shì)，衍射峰在25°～35°之間的“凸包”現(xiàn)象也愈發(fā)明顯，表明Na2SO4摻入以后促進(jìn)了水化產(chǎn)物鈣礬石和C-S-H凝膠的生成。主要是由于Na2SO4可以為水化反應(yīng)體系提供更多的圖片，使得水化反應(yīng)向著有利于生成膠凝物質(zhì)的方向移動(dòng)。鋼渣中的硅酸鹽、鋁酸鹽礦物成鍵結(jié)構(gòu)主要是硅氧鍵和鋁氧鍵，多以[SiO4]和[AlO4]或[AlO6]的形式存在，其中活性較高的顆粒在堿性環(huán)境條件下迅速溶解，并釋放出大量的OH-、Ca2+、硅(鋁)溶解物等，Na+可以在堿性環(huán)境中能夠?qū)撛械腃a2+置換出來(lái)，形成了富含Ca2+、[Al(OH)6]3-、圖片、[H3SiO4]-、OH-等離子的液相，這些離子又可以重新結(jié)合，使得鋼渣中的硅氧鍵和鋁氧鍵不斷斷裂，鋼渣也隨之源源不斷地溶解，針棒狀的AFt晶體穿插于C-S-H凝膠之中，使得硬化漿體的結(jié)構(gòu)逐漸密實(shí)，抗壓強(qiáng)度也隨之增大。AFt晶體生成的同時(shí)也促使礦渣中硅氧四面體的Si-O鍵持續(xù)不斷的斷裂，進(jìn)而在堿性溶液中與Ca2+反應(yīng)生成C-S-H凝膠。隨著水化反應(yīng)的持續(xù)進(jìn)行，鋼渣也不斷水化并生成Ca(OH)2，而礦渣持續(xù)水化吸收體系中的Ca2+，反過(guò)來(lái)又促進(jìn)鋼渣水化程度的加深。到28 d齡期時(shí)各水化產(chǎn)物的波峰形狀非常接近，表明Na2SO4的摻量對(duì)全固廢膠凝材料28 d水化產(chǎn)物影響不大。

　　3.2.3不同摻量Na2SO4膠凝材料凈漿試塊SEM分析

　　按照表2所示方案，制備N(xiāo)1和N2組膠凝材料，分別外摻0.4%的PC高效減水劑，水膠比0.20，制備凈漿試塊，采用標(biāo)準(zhǔn)養(yǎng)護(hù)，在規(guī)定齡期取樣，利用SEM對(duì)膠凝材料的微觀形貌進(jìn)行分析。圖10和圖11分別為N1和N2組膠凝材料3 d和28 d齡期時(shí)的SEM照片。

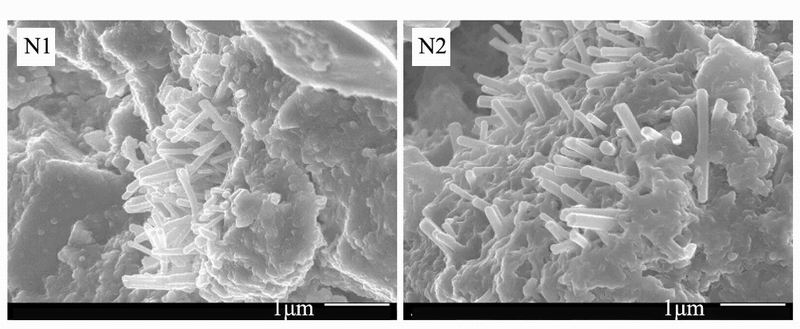

　　圖10不同摻量Na2SO4膠凝材料3 d時(shí)SEM照片

　　Fig.10 SEM images of cementitious materials with different Na2SO4 content at 3 d curing age

　　圖11不同摻量Na2SO4膠凝材料28 d時(shí)SEM照片

　　Fig.11 SEM images of cementitious materials with different Na2SO4 content at 28 d curing age

　　從圖10中可以看出，在3 d齡期時(shí)，摻入1%Na2SO4的膠凝材料水化產(chǎn)物(N2)中AFt的生成量要明顯多于未摻入Na2SO4的膠凝材料(N1)。而且還可以發(fā)現(xiàn)，N2組膠凝材料水化產(chǎn)物中的AFt明顯要比N1組的粗壯一些，表明適量Na2SO4摻入以后，使得體系中圖片離子濃度增大，使得水化反應(yīng)向著水化產(chǎn)物增加的方向移動(dòng)，同時(shí)還能在一定程度上提高體系中液相的pH值，增強(qiáng)堿性環(huán)境，為AFt的生成創(chuàng)造環(huán)境，促進(jìn)體系中AFt晶體的生成和長(zhǎng)大。另一方面，Na2SO4的加入能夠有效促進(jìn)鋼渣和礦渣中的網(wǎng)格狀玻璃體結(jié)構(gòu)的破壞，并解離出[SiO4]4-和[AlO4]5-，進(jìn)而與Ca2+、OH-相結(jié)合，生成水化硅酸鈣凝膠和水化鋁酸鈣凝膠。水化鋁酸鈣凝膠進(jìn)一步和圖片結(jié)合可以生成水化硫鋁酸鈣。體系中所生成的凝膠和AFt相互交織在一起，隨著反應(yīng)的持續(xù)進(jìn)行，水化產(chǎn)物不斷由低聚合度向高聚合度轉(zhuǎn)變，促進(jìn)了強(qiáng)度的進(jìn)一步增長(zhǎng)。加入Na2SO4后，Na+也能夠有效促進(jìn)鋼渣和礦渣中網(wǎng)格玻璃體解聚和分離，生成陰離子團(tuán)，進(jìn)而促進(jìn)水化反應(yīng)的進(jìn)行。體系中，Ca2+、Na+、圖片相互依存，共同促進(jìn)了水化反應(yīng)的進(jìn)行，試塊的強(qiáng)度也逐漸提高。

　　從圖11中可以看出，水化反應(yīng)至28 d齡期時(shí)，N1和N2組膠凝材料水化產(chǎn)物的微觀形貌沒(méi)有太大的區(qū)別。主要是在水化反應(yīng)進(jìn)行一段時(shí)間之后，體系的pH值和離子濃度趨于平衡狀態(tài)，水化產(chǎn)物的生成主要靠鋼渣和礦渣的水化反應(yīng)來(lái)生成，適量Na2SO4的摻入，對(duì)于膠凝材料后期強(qiáng)度影響不大。反應(yīng)所生成的C-S-H凝膠和AFt晶體已經(jīng)緊密的結(jié)合在一起，相互交織，整個(gè)體系形成了較為致密的結(jié)構(gòu)，這與3.2.1和3.2.2節(jié)所得結(jié)論相一致。

　　通過(guò)3.1節(jié)和3.2節(jié)的研究結(jié)果可以看出，在鋼渣礦渣基膠凝材料體系中摻入適量的CaO或者Na2SO4，能夠促進(jìn)早期水化反應(yīng)的進(jìn)行，進(jìn)而提高早期強(qiáng)度。同時(shí)，激發(fā)劑的摻入對(duì)于試塊后期強(qiáng)度和水化產(chǎn)物影響不大。研究結(jié)果表明，在鋼渣礦渣基膠凝材料體系中，當(dāng)鋼渣摻量達(dá)到40%時(shí)，試塊兒的早期強(qiáng)度會(huì)明顯降低，鋼渣的大摻量和早期強(qiáng)度相互矛盾，因此如果需要盡可能使用較多的鋼渣，同時(shí)還要求較高的早期強(qiáng)度，即可考慮在體系中摻入合適比例的CaO或者Na2SO4。

　　4結(jié)論

　　(1)CaO或Na2SO4作為激發(fā)劑摻入以后對(duì)全固廢膠凝材料的活性影響較為明顯。CaO較為適宜的摻量為3%，而Na2SO4較為適宜的摻量則為1%。相比較而言，CaO對(duì)于膠凝材料試塊早期強(qiáng)度的提高作用大于Na2SO4，因此，如果要盡提高鋼渣礦渣基全固廢膠凝材料試塊的水化反應(yīng)早期強(qiáng)度，摻入3%的CaO可能更為適宜;

　　(2)CaO或Na2SO4的摻入對(duì)全固廢膠凝材料的水化反應(yīng)產(chǎn)物種類(lèi)不會(huì)造成影響。主要包括鈣礬石(AFt)、水化硅酸鈣凝膠(C-S-H)和氫氧化鈣(CH)，以及未參與水化反應(yīng)的硅酸二鈣(C2S)、硅酸三鈣(C3S)、RO相和石膏。合適摻量的激發(fā)劑能夠在一定程度上促進(jìn)膠凝材料水化反應(yīng)的進(jìn)行。

　　作者：崔孝煒  狄燕清  倪文

　　編輯：固廢利用與低碳建材

　　轉(zhuǎn)載此文是出于傳遞更多信息之目的。若有來(lái)源標(biāo)注錯(cuò)誤或侵犯了您的合法權(quán)益，請(qǐng)與我們聯(lián)系，我們將及時(shí)更正。

免責(zé)聲明：本站部分圖片和文字來(lái)源于網(wǎng)絡(luò)收集整理，僅供學(xué)習(xí)交流，版權(quán)歸原作者所有，并不代表我站觀點(diǎn)。本站將不承擔(dān)任何法律責(zé)任，如果有侵犯到您的權(quán)利，請(qǐng)及時(shí)聯(lián)系我們刪除。
